消失模铸造过程中的温度与负压的重要性
发布时间: 2020-09-07 13:53:00.000
来源: 原创

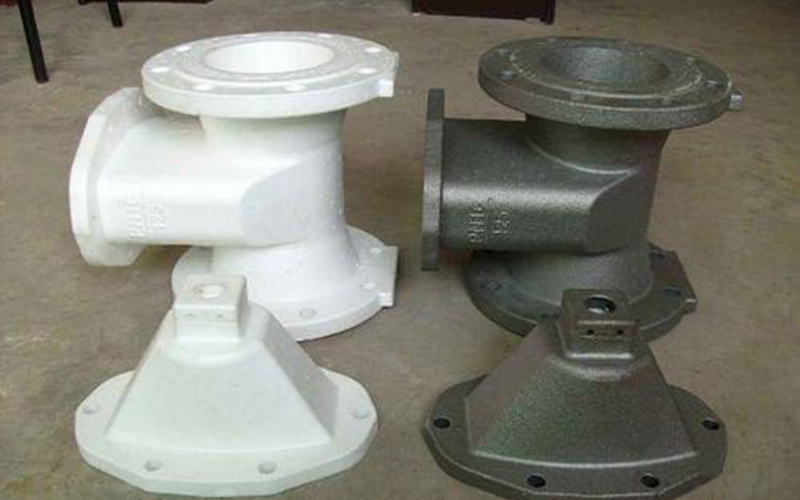

在消失模铸造工艺中,负压和温度都是非常重要的,无论是黑色金属还是有色金属,消失模铸造的浇注温度都要比普通砂型铸造的浇注温度提高30~50℃。低碳钢、薄壁球墨铸铁的浇注温度要提高50~80℃,甚至更高,其目的是通过提高合金的过热度增加其所含热量,确保模样材料能充分气化、裂解、分解,随后能较好地充填铸型形成铸件。

模样气化会损耗钢液的热量,所以浇注温度也应该高一些,同时高温有利于模样热分 解产物的顺利排出,减少消失模铸造设备的增碳几量。综合考虑,确定浇注温度控制在1560-1570摄氏度。
浇筑时负压的作用主要是紧实消失模铸造设备,防止冲砂、踏箱及型壁移动。而且能加速模样气化产物排出和提高金属液的冲型能力,模铸造设备的表面缺 陷。若浇注温度过高,瞬时产生气量较大,需要有较高的负压提高气化产物排出的速度。但是负压过高会加大钢水的渗透能成粘砂和烧结,综合考虑,确定负压度为0.06-0.075MPa。
在保证消失模铸造设备成型的前提下,确定好温度及负压度是关键,但也要根据具体情况决定,不能一概而论。
上一篇: 自硬呋喃树脂砂的优点有哪些?
下一篇: 铸造网的作用有哪些
更多新闻
钢板除锈,有色铸件表面处理,家具表面的处理等都采用宝珠砂进行喷砂处理,其中家具的喷砂处理采用的是200目砂。
生铝矿石含有大量游离水,结晶水,以及低熔点物质,以生铝矿石为原料进行熔化,消耗大量电能,且低熔点物质不易排除,造成陶粒砂成分不稳定,影响产品质量,所以生铝石煅烧过程是必须的,熟铝矿石(俗名铝矾土)是耐火材料的主要原料。
