新闻资讯
NEWS CENTER
覆膜砂3D打印实例
发布时间： 2020-10-13 11:00:55.000
来源： 原创
3D打印大型复杂薄壁件用砂型（砂芯），彻底解决了传统制备工艺复杂、周期长、成本高等问题。
覆膜砂3D打印采用3DP(粘合剂喷射成型)技术，先铺一层覆膜砂粉末，然后使用喷嘴将粘合剂喷在覆膜砂上需要成型的区域，让该区域内的覆膜砂粘结以形成砂型/砂芯的一个打印截面，然后不断重复铺砂、喷涂、粘结的过程，打印截面层层叠加，直至整个砂型/砂芯完成。
打印参数：
成型材料：覆膜砂
成型空间：1300×1200×800mm
分层厚度：0.1-0.5mm(可调)
成型速度：30-70秒/层
制件精度：±0.2mm(L≤200mm)或±0.1%(L>200mm)
铸件发气量：<25ml/g(850℃)
铸件尺寸精度：达到或优于CT8-9
铸件抗拉强度：平均0.8-1.5MPa
铸件表面粗糙度：达到或优于Ra12.5

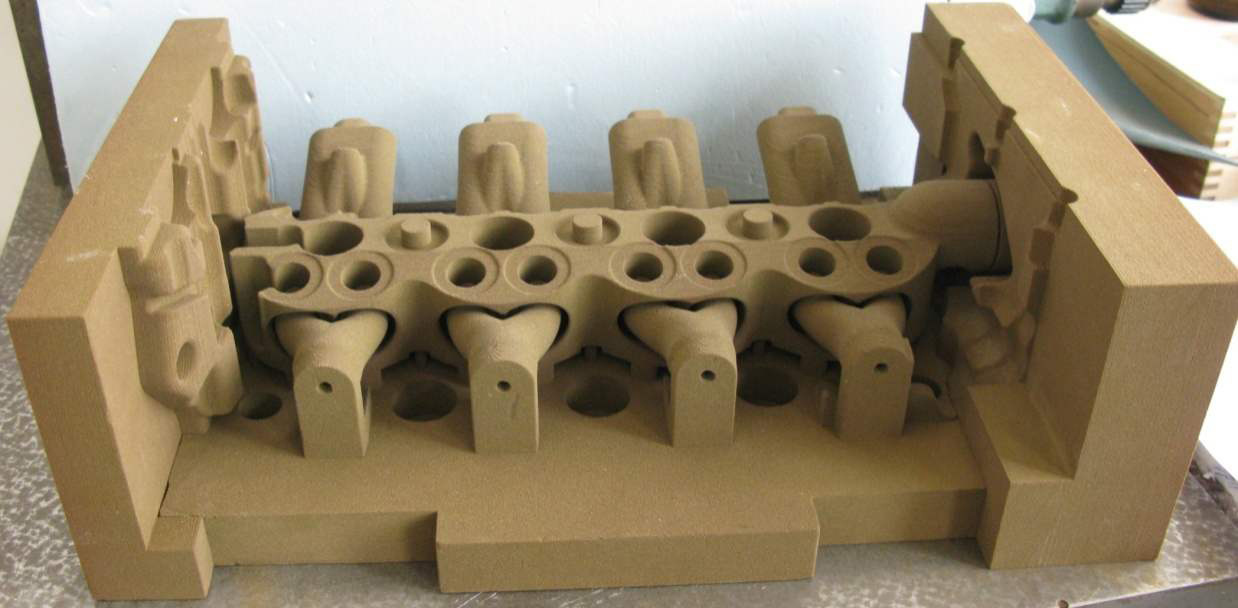

宝珠砂耐火度高，为球状颗粒，表面光滑且流动性好。3D打印材料选用宝珠砂所生产砂型，尺寸精度好，性能指标高，可用以铸造铝合金、铸铁、铸钢、铜合金等多种金属材料，与传统铸造工艺完美结合。
特别适宜于设计研发应用、个性化定制及多种品种中/小批量，可有效代替模具与射芯机，大量节省模具开发成本，缩短生产周期。
可以制作任意形状的铸件，尤其是制作复杂的以及含有自由曲面的铸件。型芯可同时成型，定位精度高，铸型一次成型，可实现一体化成型。
上一篇： 阀门铸件的常见缺陷有哪些
下一篇： 如何解决水泵铸件夹砂和砂眼
更多新闻
钢板除锈，有色铸件表面处理，家具表面的处理等都采用宝珠砂进行喷砂处理，其中家具的喷砂处理采用的是200目砂。
生铝矿石含有大量游离水，结晶水，以及低熔点物质，以生铝矿石为原料进行熔化，消耗大量电能，且低熔点物质不易排除，造成陶粒砂成分不稳定，影响产品质量，所以生铝石煅烧过程是必须的，熟铝矿石（俗名铝矾土）是耐火材料的主要原料。
