新闻资讯

新闻资讯

NEWS CENTER

铸件产生裂纹怎么解决


发布时间: 2020-12-03 14:13:49.000

来源: 原创

铸件出现裂纹,甚至开裂,让不少铸造人叹息,那铸件裂纹是怎么形成的?又应该怎么防止呢?首先铸件裂痕主要分为两类,热裂和冷裂!

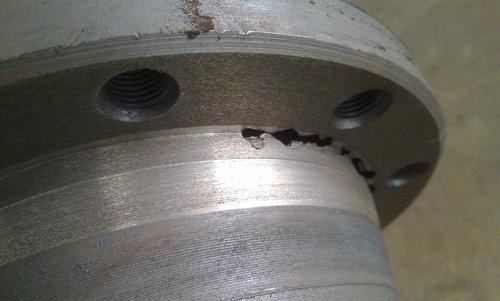

热裂是裂纹外形弯弯曲曲,断口很不规则呈藕断丝连状,而且表面较宽,越到里面越窄,属热裂其机理是:钢水注入型腔后开始冷凝,当结晶骨架已经形成并开始线收缩后,由于此时内部钢水并未完成凝固成固态使收缩受阻,铸件中就会产生应力或塑性变形,当它们超过在此高温下的材质强度极限时,铸件就会开裂。
形成热裂纹的理论原因和实际原因很多,但根本原因是铸件的凝固方式和凝固时期铸件的热应力和收缩应力。

液体金属浇入到铸型后,热量散失主要是通过型壁,所以,凝固总是从铸件表面开始。当凝固后期出现大量的枝晶并搭接成完整的骨架时,固态收缩开始产生。但此时枝晶之间还存在一层尚未凝固舶液体金属薄膜(液膜),如果铸件收缩不受任何阻碍,那么枝晶骨架可以自由收缩,不受力的作用。当枝晶骨架的收缩受到砂型或砂芯等的阻碍时,不能自由收缩就会产生拉应力。当拉应力超过其材料强度极限时,枝晶之间就会产生开裂。如果枝晶骨架被拉开的速度很慢,而且被拉开部分周围有足够的金属液及时流入拉裂处并补充,那么铸件不会产生热裂纹。相反,如果开裂处得不到金属液的补充,铸件就会出现热裂纹。

由此可知,宽凝固温度范围,糊状或海绵网络状凝固方式的合金最容易产生热裂。随着凝固温度范围的变窄,合金的热裂倾向变小,恒温凝固的共晶成分的合金最不容易形成热裂。热裂形成于铸件凝固时期,但并不意味着铸件凝固时必然产生热裂。主要取决于铸件凝固时期的热应力和收缩应力。铸件凝固区域固相晶粒骨架中的热应力,易使铸件产生热裂或皮下热裂;外部阻碍因素造成的收缩应力,则是铸件产生热裂的主要条件。处于凝固状态的铸件外壳,其线收缩受到砂芯、型砂、铸件表面同砂型表面摩擦力等外部因素阻碍,外壳中就会有收缩应力(拉应力),铸件热节,特别是热节处尖角所形成的外壳较薄,就成为收缩应力集中的地方,铸件最容易在这些地方产生热裂。

热裂纹产生的原因体现在工艺和铸件结构方面其中有:铸件壁厚不均匀,内角太小;搭接部位分叉太多,铸件外框、肋板等阻碍铸件正常收缩;浇冒口系统阻碍铸件正常收缩,如浇冒口靠近箱带或浇冒口之间型砂强度很高,限制了铸件的自由收缩;冒口太小或太大;合金线收缩率太大;合金中低熔点相形成元素超标,铸钢铸铁中硫、磷含量高;铸件开箱落砂过早,冷却过快。

更多新闻

其他行业使用

钢板除锈,有色铸件表面处理,家具表面的处理等都采用宝珠砂进行喷砂处理,其中家具的喷砂处理采用的是200目砂。

陶粒砂生产过程

生铝矿石含有大量游离水,结晶水,以及低熔点物质,以生铝矿石为原料进行熔化,消耗大量电能,且低熔点物质不易排除,造成陶粒砂成分不稳定,影响产品质量,所以生铝石煅烧过程是必须的,熟铝矿石(俗名铝矾土)是耐火材料的主要原料。


SEO  本网站支持IPV6  云资讯

网站建设:中企动力  洛阳

营业执照

洛阳瑞钰精细陶粒制品有限公司



电话:13503885118
固话:0379 65110927
邮箱:lyry@lyruiyu.cn

网址:www.lyruiyu.cn​

地址:河南省洛阳市偃师市高龙镇辛村

扫一扫

微信公众号

扫一扫

手机官网

Email: lyry@lyruiyu.cn

期待您的来信

扫一扫

联系电话:13503885118

在线时间:8:30-20:00
