新闻资讯
NEWS CENTER
覆膜砂铸造工艺流程，覆膜砂用宝珠砂的好处
发布时间： 2020-05-19 09:33:00.000
来源： 原创

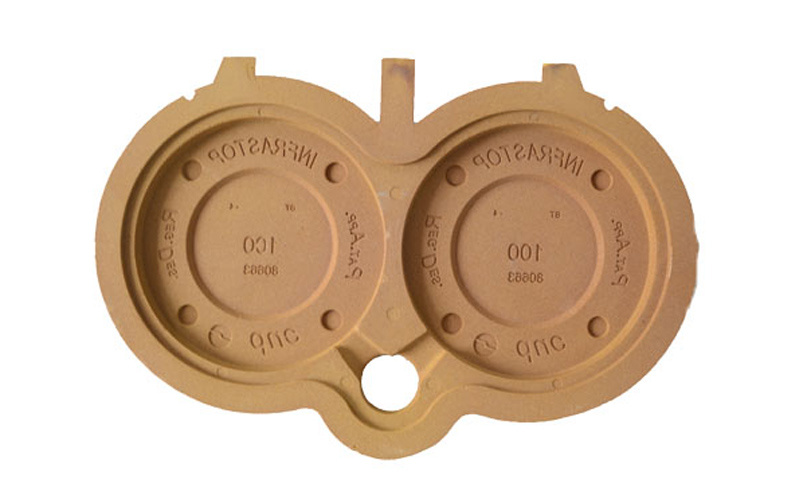

覆膜砂铸造在铸造领域已有相当长的历史，铸件的产量也相当大；覆膜砂具有适宜的强度性能；流动性好，制出的砂型、砂芯轮廓清晰，组织致密，能够制造出复杂的砂芯；砂型（芯）表面质量好，表面粗糙度可达Ra=6.3～12.5μm，尺寸精度可达CT7～CT9级；溃散性好，铸件容易清理。
覆膜砂既可制作铸型又可制作砂芯，覆膜砂的型或芯既可互相配合使用又可与其它砂型（芯）配合使用；不仅可以用于金属型重力铸造或低压铸造，也可以用于铁型覆砂铸造，还可以用于热法离心铸造；不仅可以用于铸铁、非铁合金铸件的生产，还可以用于铸钢件的生产。
覆膜砂的制备工艺主要有冷法覆膜、温法覆膜、热法覆膜三种，目前覆膜砂的生产几乎都是采用热覆膜法。热法覆膜工艺是先将原砂加热到一定温度，然后分别与树脂、乌洛托品水溶液和硬脂酸钙混合搅拌，经冷却破碎和筛分而成。由于配方的差异，混制工艺有所不同。目前国内覆膜砂生产线的种类很多，手工加料的半自动生产线约有2000~2300条，电脑控制的全自动生产线也已经有将近50条，有效提高了生产效率和产品稳定性。
但采用覆膜砂铸造生产精密铸钢件时面临很多难题：粘砂（结疤）、冷隔、气孔。在型砂、芯砂中配用部分宝珠砂，能有效地防止铸件产生膨胀缺陷。近年来，我国一些覆膜砂制造厂商，已在原料砂中加入部分宝珠砂，从而可以使制成的壳型、壳芯具有耐高温、低膨胀、易溃散、高强度、发气量低等性能。对于形状特别复杂的芯子，还可以解决射砂不易紧实的问题。因此，近年来，几乎所有规模较大的覆膜砂厂，都采用宝珠砂作为原砂来生产覆膜砂。
宝珠砂是采用优质铝钒土，通过电熔、制球、分筛等工艺制成的球状人工砂。它具有耐火度高（＞1820℃），角形系数小（＜1.06，近似球状），酸耗值小（中性材料），粘结剂加入量小（减少粘结剂加入量30%），强度高，不破碎，无毒等特点，在铸造领域应用越来越广泛，它可用于消失模铸造（填充砂）、砂型铸造（水玻璃砂、树脂砂、覆膜砂）、精密铸造及铜、铝件的抛光清理。
上一篇： 树脂砂和覆膜砂哪个好？区别在哪里？
更多新闻
钢板除锈，有色铸件表面处理，家具表面的处理等都采用宝珠砂进行喷砂处理，其中家具的喷砂处理采用的是200目砂。
生铝矿石含有大量游离水，结晶水，以及低熔点物质，以生铝矿石为原料进行熔化，消耗大量电能，且低熔点物质不易排除，造成陶粒砂成分不稳定，影响产品质量，所以生铝石煅烧过程是必须的，熟铝矿石（俗名铝矾土）是耐火材料的主要原料。
