铸件表面粗糙不光洁的原因有哪些?如何解决?
发布时间: 2020-05-20 10:16:00.000
来源:

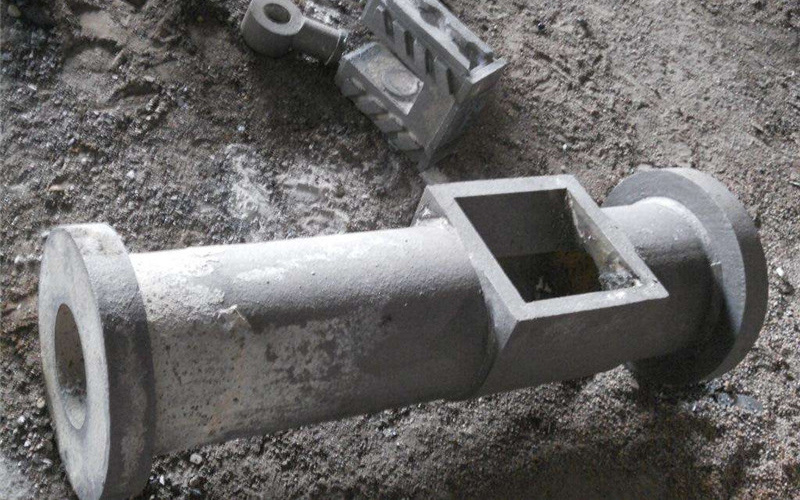

铸件表面造成粗糙和不光洁是常见的铸造缺陷,形成的原因是型腔表面粗糙和熔化的金属与型腔表面产生了化学反应,主要体现出下列情况。

1.包埋料粒子粗,搅拌后不细腻。
2.包埋料固化后直接放入茂福炉中焙烧,水分过多。
3.陪烧的升温速度过快,型腔中的不同位置产生膨胀差,使型腔内面剥落。
4.焙烧的最高温度过高或焙烧时间过长,使型腔内面过于干燥等。
5.金属的熔化温度或铸圈的焙烧的温度过高,使金属与型腔产生反应,铸件表面烧粘了包埋料。
6.铸型的焙烧不充分,已熔化的金属铸入时,引起包埋料的分解,发生较多的气体,在铸件表面产生麻点。
7.熔化的金属铸入后,造成型腔中局部的温度过高,铸件表面产生局部的粗糙。
解决的办法:a.不要过度熔化金属。b.铸型的焙烧温度不要过高。c.铸型的焙烧温度不要过低(磷酸盐包埋料的焙烧温度为800度-900度)d.避免发生组织面向铸道方向出现凹陷的现象。e.在蜡型上涂布防止烧粘的液体。
宝珠砂是专业精密铸造、覆膜砂、自硬砂的新型铸造用砂,也用于喷丸(铝、铜、钢铸件)。宝珠砂价格合理,性价比大大优于锆英砂、铬铁矿砂。特别是低膨胀、不烧结、不粉化、不龟裂、不粘砂(消除了铸体质量的负面影响)、再生性能好,并提高了铸件的成品率。
上一篇: 覆膜砂铸造工艺流程,覆膜砂用宝珠砂的好处
下一篇: 铸造工艺的缺陷胀砂,披缝问题怎么解决
更多新闻
钢板除锈,有色铸件表面处理,家具表面的处理等都采用宝珠砂进行喷砂处理,其中家具的喷砂处理采用的是200目砂。
生铝矿石含有大量游离水,结晶水,以及低熔点物质,以生铝矿石为原料进行熔化,消耗大量电能,且低熔点物质不易排除,造成陶粒砂成分不稳定,影响产品质量,所以生铝石煅烧过程是必须的,熟铝矿石(俗名铝矾土)是耐火材料的主要原料。
